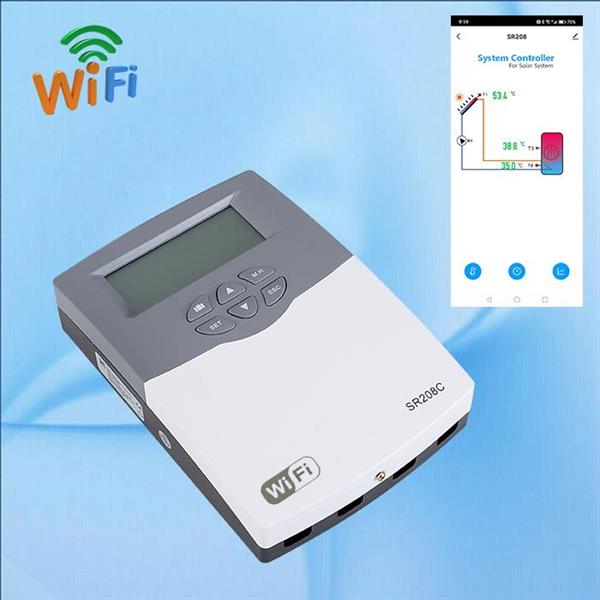

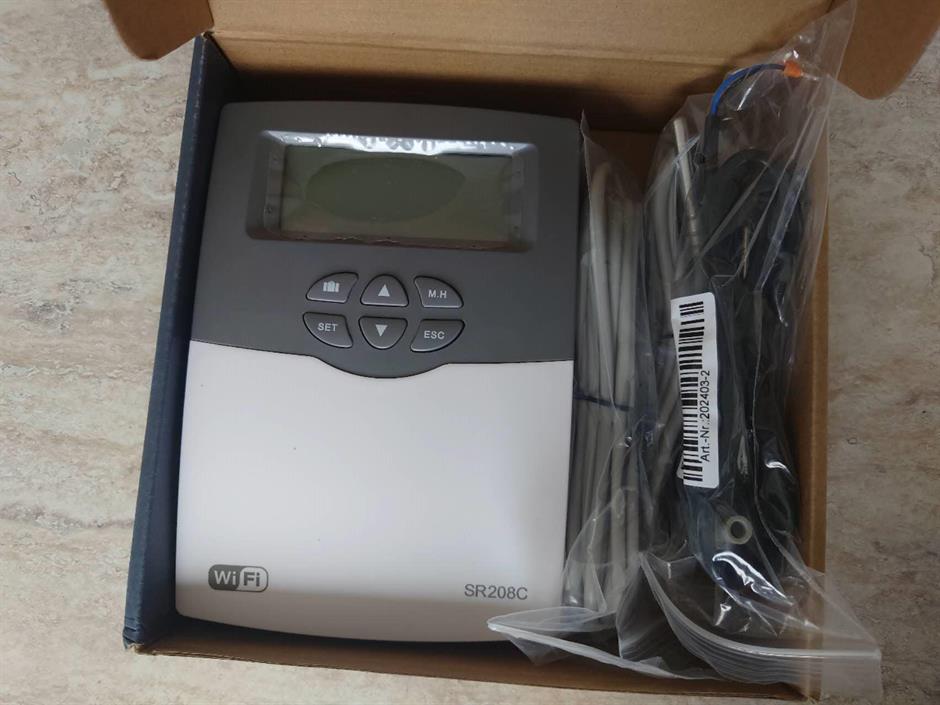

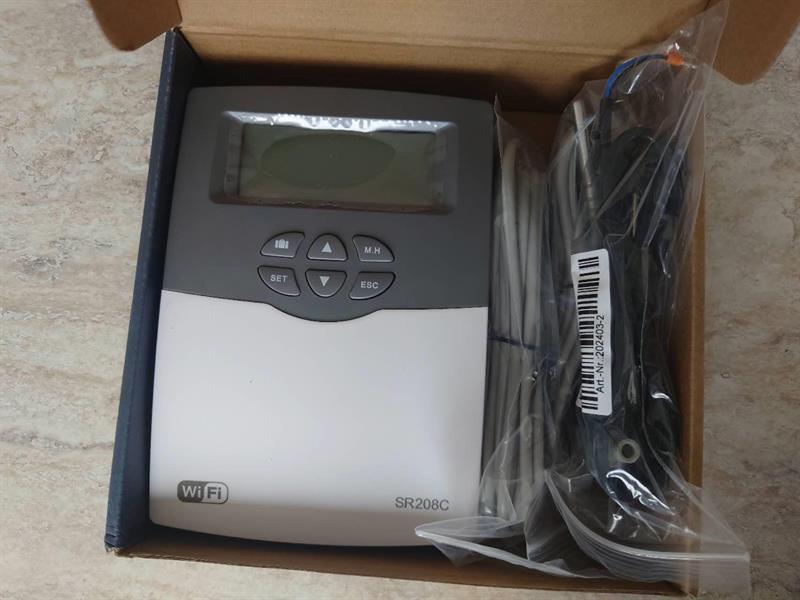

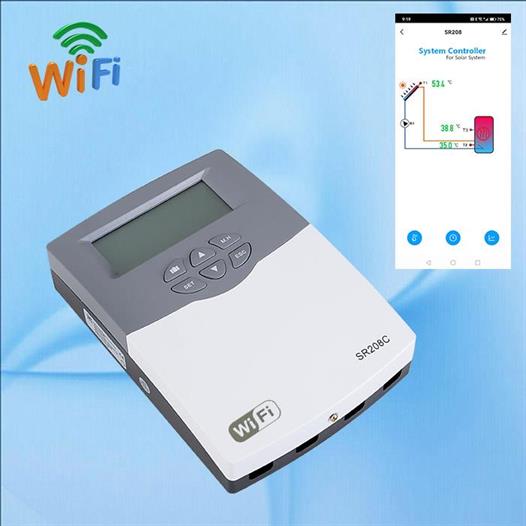

Sol Dator

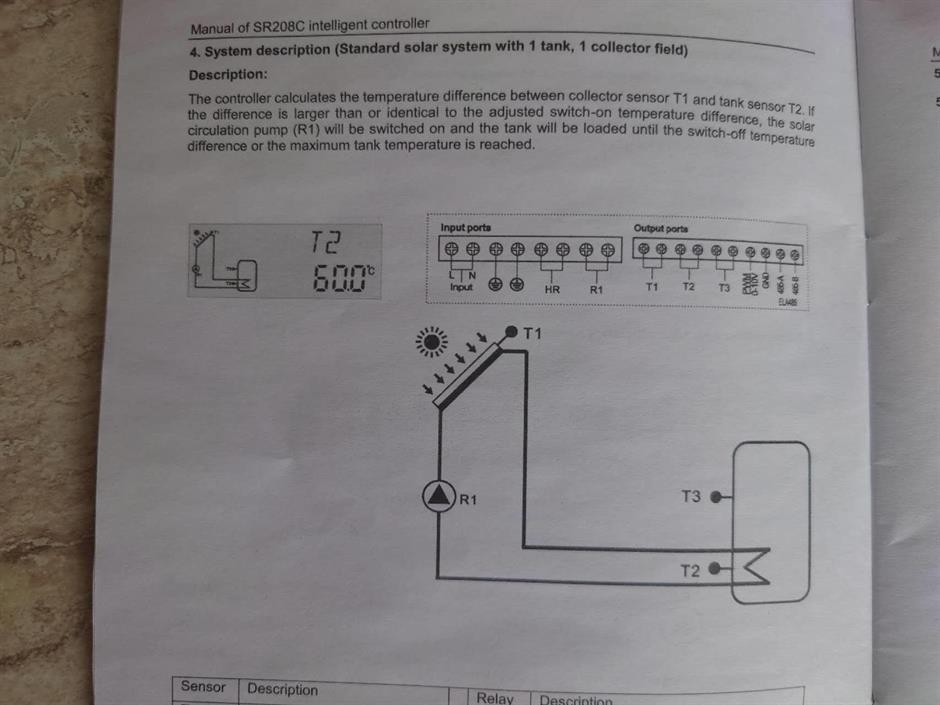

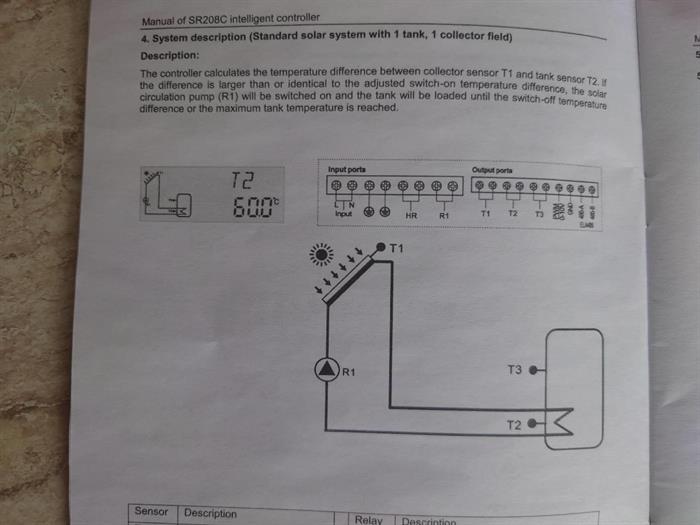

Denna sol dator är en enkel variant som är tänkt för ett bas system bestående av en grupp sol fångare, en tank och möjlighet till att styra en elpatron eller annan backup värmekälla vi ett slutande relä.

APPLIKATIONSKAPACITET
Max.antal samlare: 1
Max.antal lagringstankar: 1
Max.antal reläer: 2
Max.antal sensorer: 3
Max.antal visualiseringsapplikationssystem: 1

Temperaturmätningsnoggrannhet: 0,1

Pump typ: Konventionell alt varvtalstyrd via PMM 0-10Volt

TEKNISK DATA

Storlek på styrenhet: 178mm x120mm x43mm

Strömförsörjning: AC100-240V, 50-60Hz.

Strömförbrukning: < 2,5W

Noggrannhet vid temperaturmätning: ± 0,1oC

Temperaturmätningsområde för kollektor: -10oC ~220oC

Område för tanktemperaturmätning: 0oC ~110oC

Lämplig pumpeffekt: 1 pump möjligt att ansluta, uteffekt < 300W .

Lämplig effekt på HK (backupvärme): 1st ˂500W .

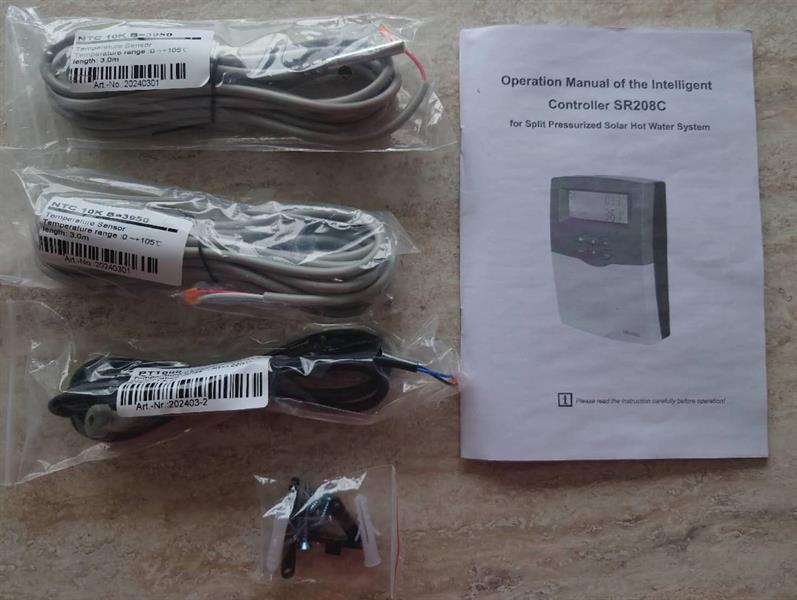

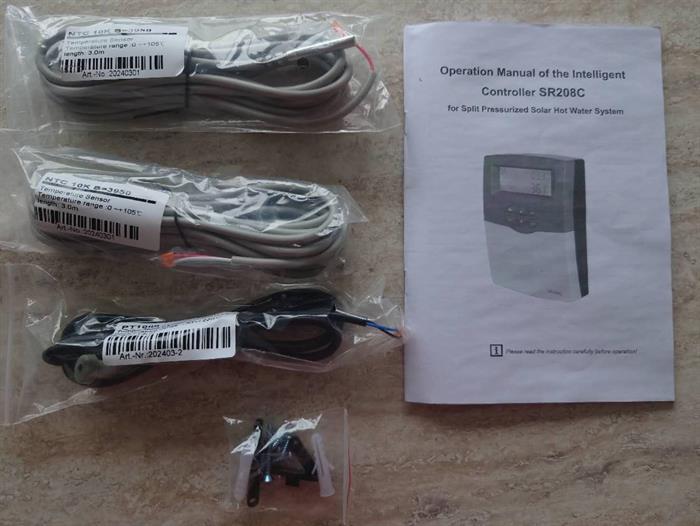

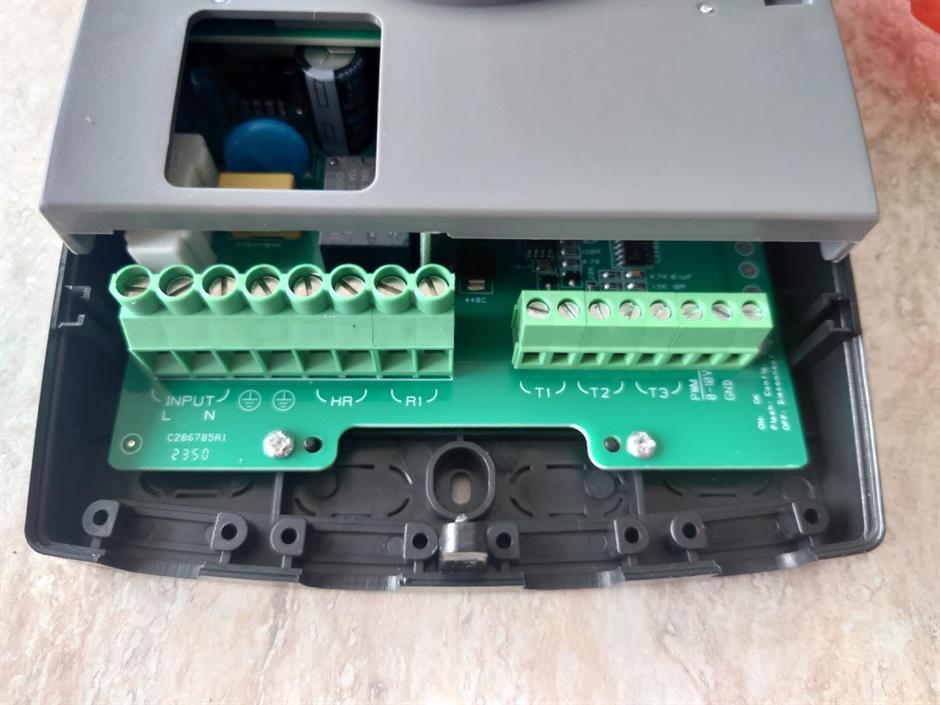

Ingångar:

3 sensorer,

1st*Pt1000 sensor (≤500oC) för kollektor (kiselkabel≤280oC),

2st*NTC10K, B3950-sensor (≤ 135oC) för tank, (PVC-kabel ≤105oC),

Utgångar:

2 reläer, för cirkulationspump och reserv värme

Omgivningstemperatur: -10oC ~ 50oC.

Vattentät klass: IP41
